Universal-Drehmaschine Profi 914/150 SINO

ELMAG Universal-Drehmaschine Profi 914/150 SINO

• LEICHTE LEIT- UND ZUGSPINDELDREHMASCHINE, 1.100 WATT

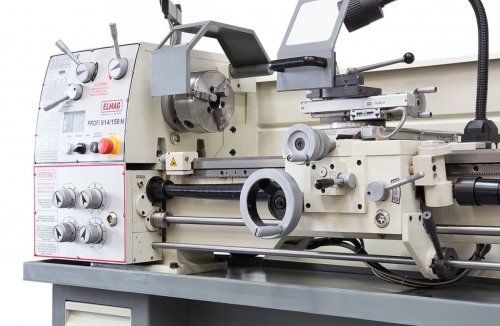

• Das Modell PROFI 914/150 verfügt über alle Kennzeichen einer modernen
• Universaldrehmaschine: Gute Drehzahl- und Vorschubauswahl, Längs-
• und Quervorschub, Vorschubumkehr, kräftige Zugspindel für hohe
• Schnittleistung und Feinbearbeitung, präzise Leitspindel für Gewindebearbeitung , Drehspindel-Schaltwelle für Rechts- oder Linkslauf und eine leicht erlernbare, sichere Bedienung.

• Mit einer maximalen Drehgröße über Schlitten von Ø 178 x 914 mm
• und eher Spindelbohrung von Ø 38 mm erfüllt die PROFI 914/150 weitgehend den Bedarf von Auto- und Karosseriewerkstätten, Leichtmaschinenbau- und Installationsbetrieben. Die Maschine ist mit einer Spindelsicherung gegen gleich- zeitiges Einschalten der Leit- und Zugspindel ausgestattet - ein Beitrag für sicheres Drehen in Lehrwerkstätten und Berufsschulen.
•

• Die PROFI 914/150 wird durch einen kräftigen 1.100 Watt-Motor
• angetrieben. Neun Drehzahl- und 16 Vorschubstufen bieten eine gute
• Auswahl für die richtige Schnittgeschwindigkeit. Leicht verständliche

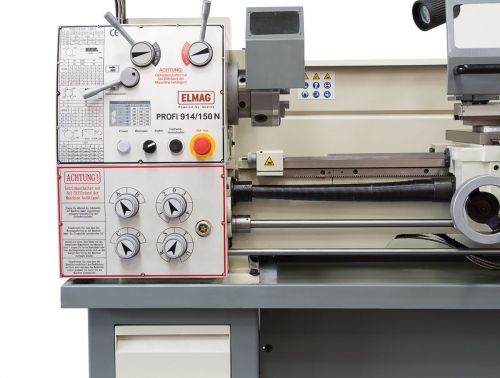

• Tabellen am Spindelkopf für 36 metrische und 20 Zollgewinde, gute Schaltbarkeit des im Ölbad laufenden Spindel- und des Vorschubgetriebes
• und ein präziser Werkzeugschlitten erleichtern das Leben des
• Zerspanungstechnikers.

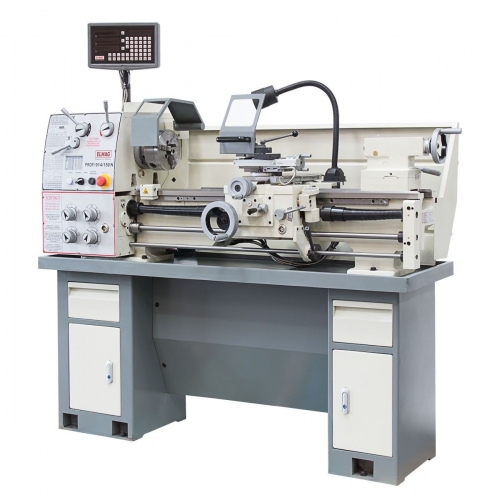

• Das Modell PROFI 914/150 wird mit einem Werkzeugschrank-Untergestell
• und einer umfassenden Serienausstattung zu einem sehr guten Preis-/
• Leistungsverhältnis angeboten, Ölfüllung und Probelauf inbegriffen.

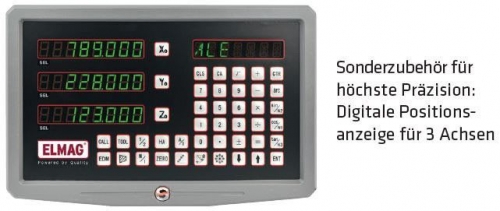

• Eine digitale Positionsanzeige von SINO für optimale Positionskontrolle,
• ein Kühlmittelsystem und weiteres Spezialzubehör wie z.B. RÖHM-
• Drehfutter werden optional angeboten.
• SERIENAUSSTATTUNG
• - RÖHM-Dreibacken-Drehfutter Ø 160 mm
• - Vierbacken-Planscheibenfutter Ø 200 mm
• - Aufspannscheibe Ø 260 mm
• - 2 Zentrierspitzen feststehend
• - Mitlaufende Körnerspitze MK 3
• - Mitlauflünette
• - Stehlünette

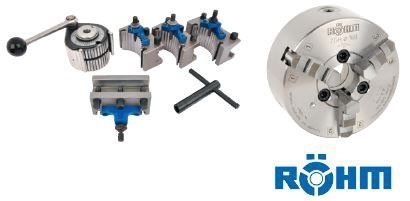

• - Schnellwechsel-Stahlhalter-Set MA
• - Gewindeuhr und Wechselrädersatz
• - Halogen-Maschinenlampe
• - Not-Aus-Taster / Nullspannungsauslöser

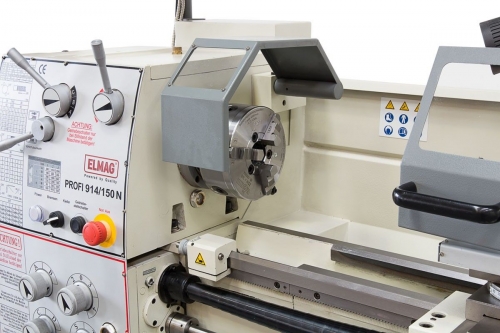

• - Drehfutterschutz mit Sicherheitsschalter
• - Untergestell / Spänewanne / Spritzwand
• - Werkzeugsatz / Bedienungsanleitung / CE
• SONDERZUBEHÖR
• - Wendeplatten-Drehmeißel-Satz 16 x 16 mm, 7-teilig
• - Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 16 x 16 mm
• - Drehmeißel-Satz „Camlock“ 16 x 16 mm, 7-teilig
• - Abstechhalter 16 x 16 mm, Länge 125 mm
• - Messer zu Abstechhalter 16 x 16 mm
• inkl. Schnellwechsel-Stahlhalter 'Set', System Multifix
• Betriebsbereit: inkl. Ölfüllung, entkonserviert (entfettet), komplett montiert und Probelauf durchgeführt
• TECHNISCHE DATEN

• Spitzenweite 914 mm
• Drehdurchmesser über Bett300 mm
• Drehdurchmesser über Schlitten178 mm
• Drehdurchmesser ohne Brücke430 mm
• Maschinenbettbreite180 mm
• Brückenlänge225 mm
• Querschlittenweg175 mm
• Oberschlittenweg95 mm
• Drehmeißelquerschnitt, max. 16 x 16 mm
• Drehfutteraufnahme D1 - 4
• Spindelaufnahme (Drehspindel) MK 5
• Spindelbohrung38 mm
• Drehzahl 65 - 1.810 UpM
• Drehzahlstufen 18
• Längsvorschübe (16) 0,078-1,044 mm/U
• Quervorschübe (16) 0,018-0,236 mm/U
• Gewindemaß metrisch (36) 0,45 - 10 mm
• Zollgewinde, Gänge G (20) 2 1/4 - 40 G/'
• Leitspindelsteigung3 mm
• Leitspindeldurchmesser22 mm
• Pinolenaufnahme MK 3
• Pinolendurchmesser32 mm
• Pinolenweg100 mm
• Motorleistung 1.100 W
• Netzanschluss 400 / 50 - 60 V/Hz
• Länge (gesamt) 1.700 mm
• Höhe (gesamt) 1.270 mm
• Gewicht 420 kg
